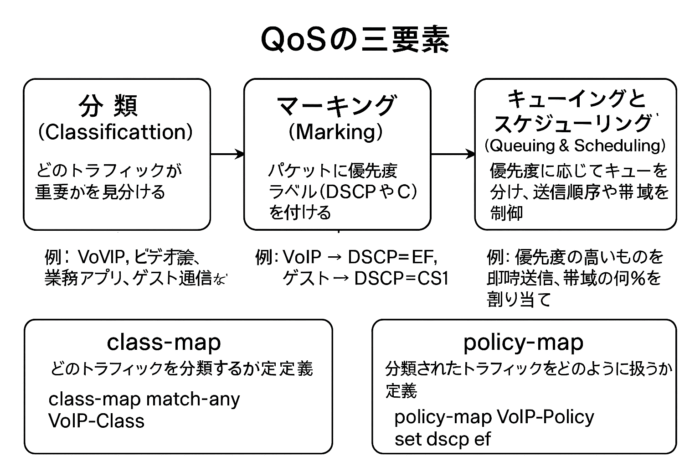

QoSの三要素
例：音声は最優先キュー、ゲストは低優先キュー
分類（Classification）
どのトラフィックが重要かを見分ける
例：VoIP、ビデオ会議、業務アプリ、ゲスト通信など
マーキング（Marking）
パケットに優先度ラベル（DSCPやCoS）を付ける
例：VoIP → DSCP=EF、ゲスト → DSCP=CS1
キューイングとスケジューリング（Queuing & Scheduling）
優先度に応じてキューを分け、送信順序や帯域を制御

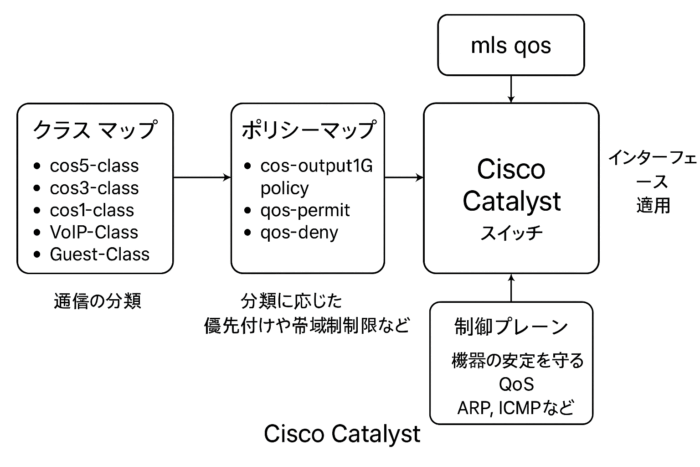

Ciscoの考え方
クラスマップ（class-map）とは
通信を分類するためのルールを定義
ポリシーマップ（policy-map）とは
分類された通信に対して、どう扱うか（優先度・帯域など）を決めるルール
関係性を分かりやすく
| 項目 | 役割 | 例え |
|---|---|---|
| class-map | 通信の分類 | 荷物のラベル貼り |
| policy-map | 分類された通信の処理方法 | ラベルに応じた出荷ルール |
QoSの三要素とCiscoの設定構造
| QoSの要素 | 説明 | Ciscoでの設定 | 具体例 |
|---|---|---|---|
| 分類（Classification） | どのトラフィックが重要かを見分ける | class-map | class-map match-any VoIP-Class → VoIP通信を分類 |
| マーキング（Marking） | パケットに優先度ラベル（DSCPやCoS）を付ける | policy-map（set dscpなど） | policy-map VoIP-Policy → VoIPにDSCP=EFを設定 |
| キューイングとスケジューリング（Queuing & Scheduling） | 優先度に応じてキューを分け、送信順序や帯域を制御 | policy-map（priority, bandwidth, policeなど） | policy-map cos-output1G-policy → 優先度に応じて帯域を割り当て |
