Omada ControlerはWebアプリケーション
同じネットワーク内にあるデバイス
翻訳
TP-Link Omada対応スイッチの設定
ファームウェアの更新
tagVLANの作り方
taggedVLANを作成
デバイスの追加
管理VLAN1000を作成
ES224G、SG2428P　接続事例
ES220GMP 接続事例
AX1800 EAP613を設定してみる
AX6000を追加してみる
1. ファームウェアのアップデート

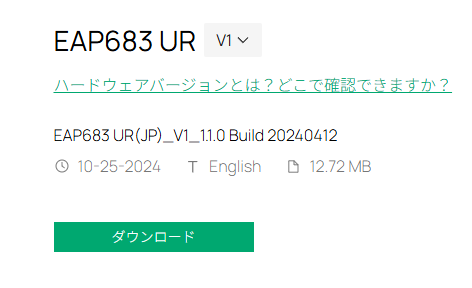

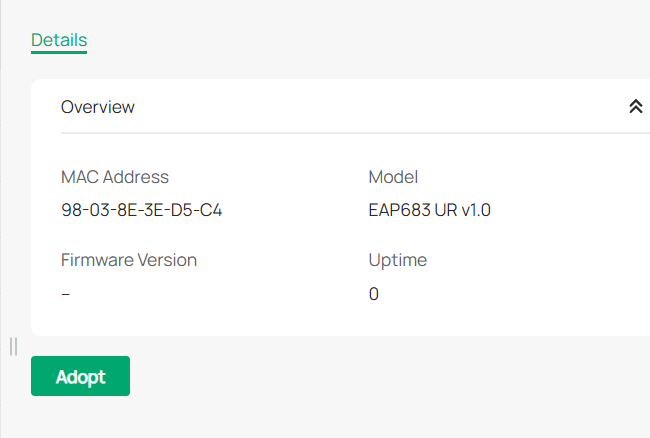

2. EAP683 UR
SG2428PのVLANインターフェース固定IPにすると接続できない

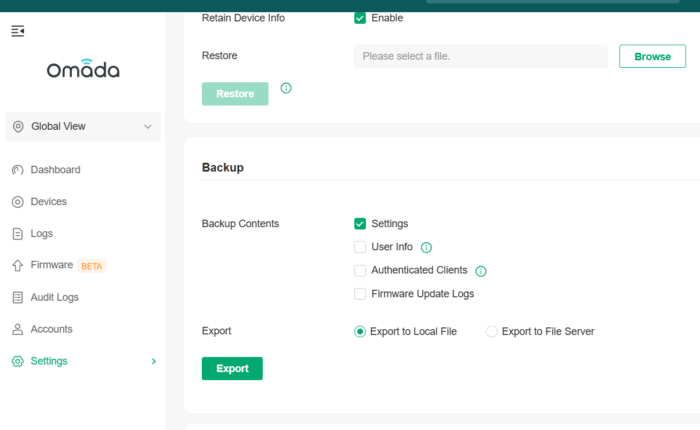

設定バックアップ

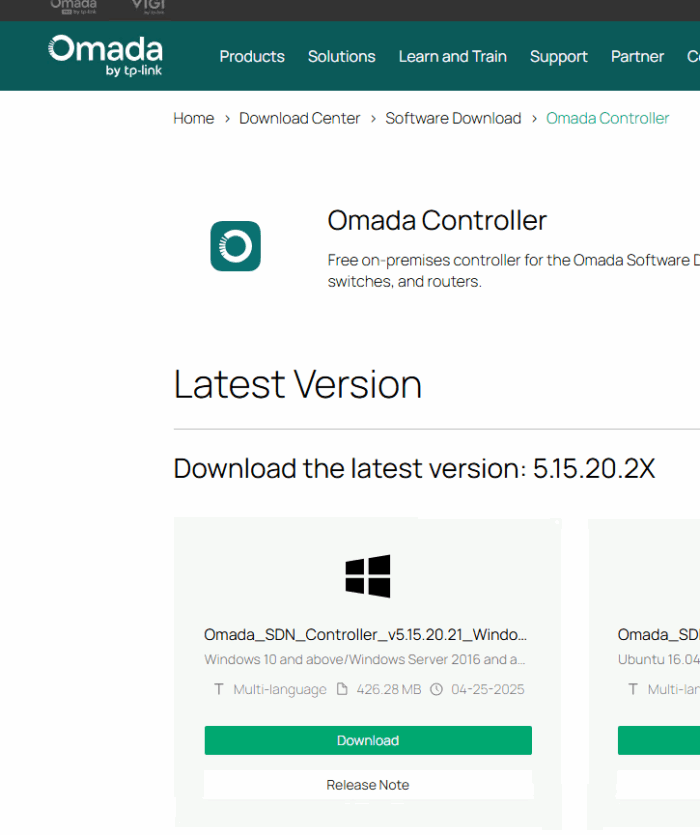

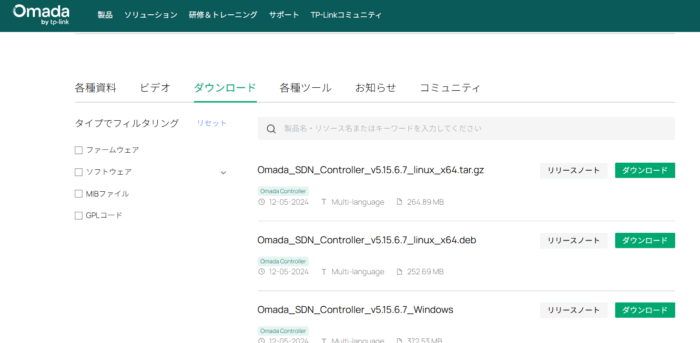

Omada Latest Version

Omada ControlerはWebアプリケーション

Omada Controllerはwebアプリケーションになっており、ソフトウェアをインストールすると、ブラウザ上から管理できるようになります。

同じネットワーク内にあるデバイス

同じサブネット、ネットワーク内にある TP-Link Omadaスイッチは自動的に登録され、Omadaコントローラ上に表示されるようになります。

初期状態にした、SG2428P v5.30はDHCPサーバがない場合IPアドレスは192.168.0.1/24になるようです。そのホストに到達できるIPアドレスにコンピュータのIPアドレスを合わせます。例えば192.168.0.20/24 など。これをやっていないとAdoptにFAILします。

デバイスが対応していると自動的に表示される

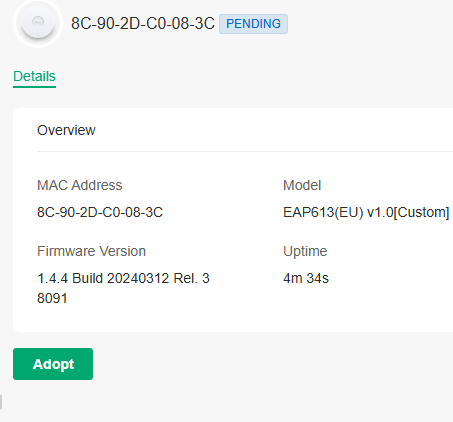

最初のSTATUSはPENDING 状態

Adoptすると、STATUSがADOPTINGになります。そのまましばらく待つとCONNECTEDになり、操作可能状態となります。

翻訳

日本語の言語セットはないようです。ただ、ブラウザの翻訳機能で日本語にする事が可能です。

TP-Link Omada対応スイッチの設定

自動的に表示されたデバイスの設定変更をします。デバイスをクリックすると、右側にその機器の状態が表示されます。ポートの状態も表示されるので、どのポートが利用中かも分かります。

設定タグを押すと、設定を変更する事ができます。

ファームウェアの更新

SG2428Pのファームウェアを更新してみます。TL-SG2428Pとは別の系統になるようです。現在のビルドを確認すると

最新のビルドはSG2428P(UN)_V5.30_5.30.4 Build 20241218

ダウンロードします。ファイルを展開すると以下の通り

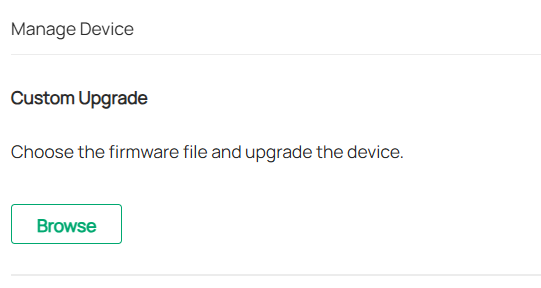

ファームのアップグレードは「カスタムアップグレード」と表示されています。

ファイルを選択すると、こんな画面になります。サイト内の同じモデルのすべてのデバイスをアップグレードする機能もあって、これは便利そうです。

tagVLANの作り方

tagVLANは、一台一台のSWに設定していくわけではなく、コントローラに設定します。

コントローラの設定から

ネットワークタグ内の新しいVLANを作成するにて、vlanを作成可能です

Setting → LAN → Networksにて、Create New LANします

VLANとインターフェースのどちらも選択できます。
インターフェースを作成する際は、対象スイッチの管理IPアドレスを設定するネットワークをイメージすると良いです。
VLAN設定でもインターフェース設定でも、VLAN IDを割り振ることが可能です。

※L3みたいにゲートウェイとしてルーティングさせる事もできそうだが、一応L2-SWのつもりで購入しているので、スイッチのみで設定しておく

Interface設定したNetworkをデバイスに割り当てる事により、スイッチに設定したIPアドレスで接続できるようになります。工場出荷時は VLAN 1が管理VLANとなっており、DHCPでIPアドレスを取得します。

taggedVLANを作成

スイッチ１台１台にtaggedVLANを割り当てる前に、Omadaソフトウェアコントローラ上でSwithc Profileを作成し、そのプロファイルをスイッチのポートに割りてていくイメージです。

コントローラ上でどのVLANを含むかのプロファイルを作成

デバイスの追加

Omadaソフトウェアコントローラと、同じネットワーク上にあるスイッチは自動的に検索されます。

新しくスイッチを買ってきてネットワークに投入すると

AdoptするとSTATUSにADOPTING と表示され、導入中のステータスになる

Connectedになったら接続済み

管理VLAN1000を作成

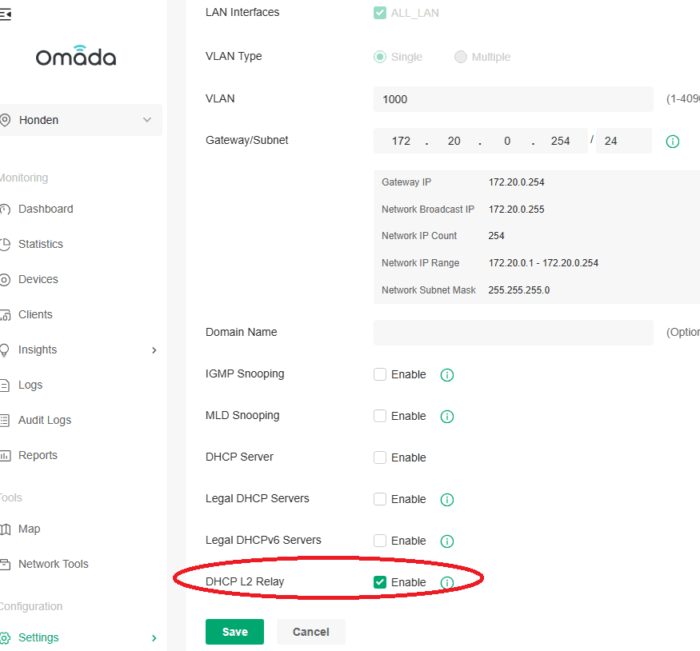

管理VLAN ID 1000を作成するために、VLANネットワークを定義します。

setting → LAN → Networks で Create New LAN

Interfaceを使用し、

簡単に言うと、InterfaceはVLAN間のルーティングを可能にし、VLANはネットワーク分離を目的としています。どちらを選択するかは、ネットワークの構成と目的に応じて決定されます。

この際、ネットワーク管理のVLAN 1000は、ルーティングされて、このスイッチに割り当てたIPアドレスにて通信できるようにならないといけないため、Interfaceを選択する。

設定したいSWを選択するのは、Device → 対象のスイッチをクリック

右側にウィンドウが表示されるので、その中のconfigをクリックする

VLANインターフェースにてネットワーク管理 VLANを有効にする

tagged vlanを設定するためスイッチプロファイルを作成する

Setting → 　Wired&Wireless Networks →　LAN →　Switch Profile → Create New Port Profile

Taggedポートに割り当てたいVLANを選択しておく

この時にNative Network はDefault(1) のままにしておいて、Tagged Networksの中に管理VLAN1000などTagged にしたいVLANを入れていく。

Apply to Easy Managed Switch のEnable のチェックを外す

No2980Taggedプロファイルができた

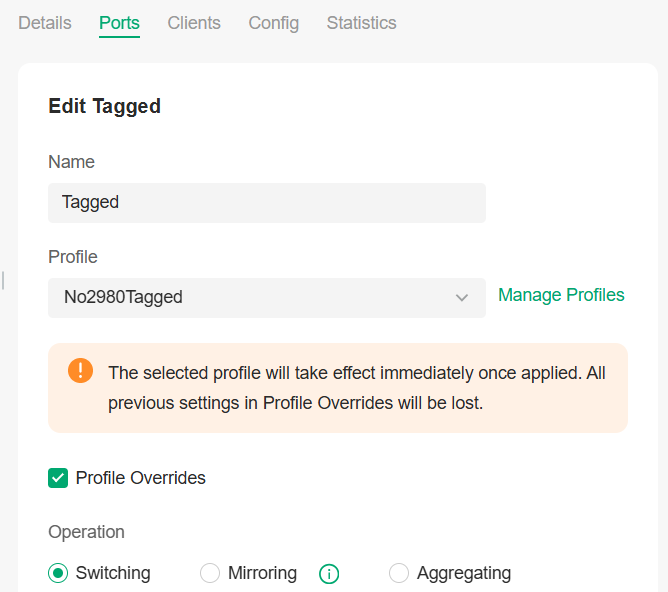

TaggedVLAN割り当て（プロファイルを割り当てる）

Device→対象のスイッチを選択→Ports

config → VLAN Interface → Edit Interface

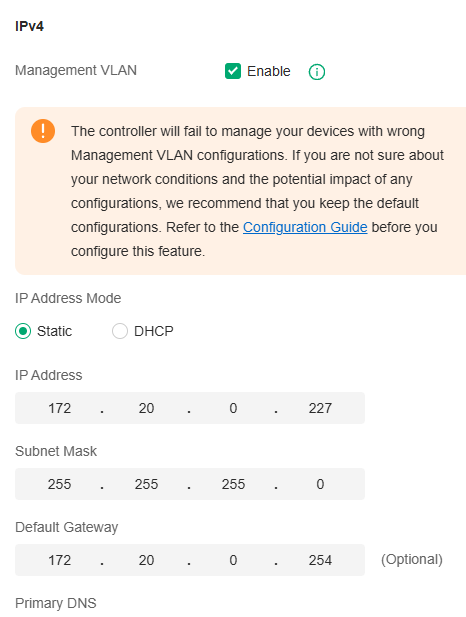

管理VLAN 1000を編集して、Static IPアドレスを設定する。Management VLANでEnableできるのは１つだけ。

この操作が終わり、スイッチに設定が反映されるのを待って、コンフィグに利用するために接続していたネットワークのLANケーブルを外す。この時のネットワークは192.168.0/24のネットワーク。taggedを割り当てた、23 or 24ポートに taggedのLANを接続すると、管理ネットワークに接続され、Omadaソフトウェアコントローラに新しいネットワークで接続されるようになる。

ES224G、SG2428P　接続事例

マニュアルなど読み方がわからないので、まだ仮説ですが、

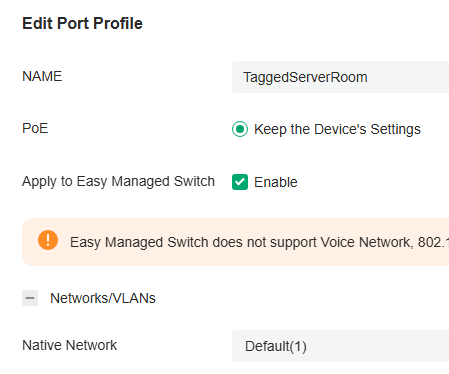

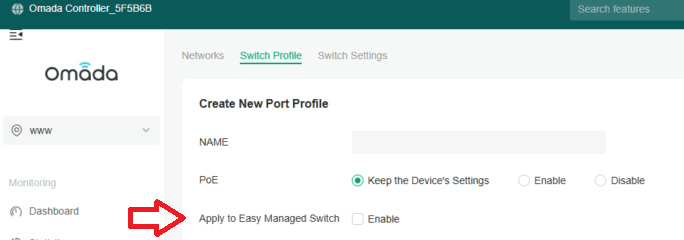

ES 型番は Easy という区分けのスイッチになるのかなと感じています。以前のOmadaコントローラにで、スイッチプロファイルを作ろうとすると、「Apply to Easy Managed Switch 」という項目があり、ここをEnable にチェックしておかないと、ES224のポート設定には出てきませんでした。

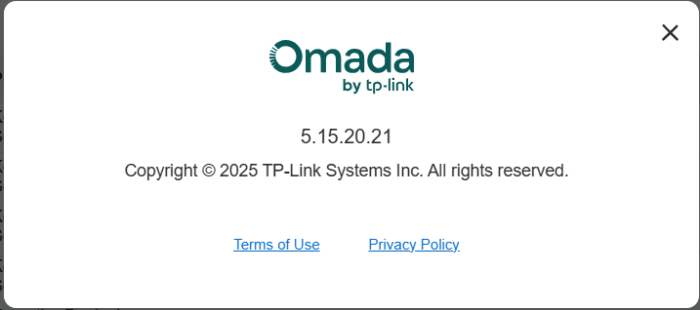

Omada 5.15.20.21 にアップグレードしたところ

Apply to Easy Managed Switch にチェックをいれていなくても、ES224Gにもプロファイルを設定できるようになりました。

ES224Gの管理VLANについても、やっぱりTagged設定したプロファイルで、Native NetwrokにはDefault(1)を入れておいて、管理VLAN1000は、Taaged Networksに入れておくと、うまく管理VLANに入れるようになった。

ES220GMP 接続事例

ステップ1：初期Adoption (採用) とファームウェア更新

DHCP環境下で、Omadaコントローラと同じセグメントで通信ができる状態で設定

まず、スイッチをコントローラの管理下に置き、最新の状態にします。

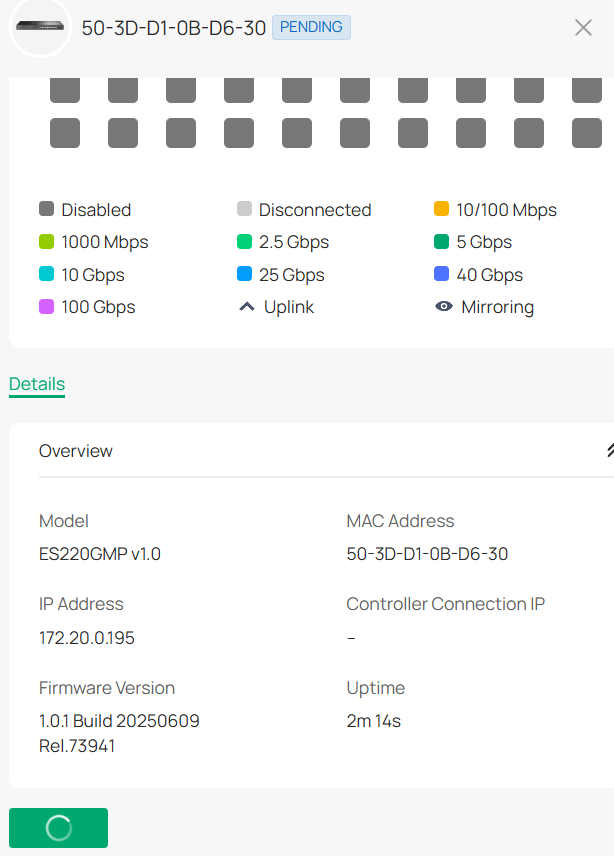

Adoption (採用): Omadaコントローラが新しいES220GMPスイッチを「PENDING (保留中)」として検出します。 2. リストから対象のスイッチを見つけ、[採用 (Adopt)] ボタンをクリックします。

ステータスが「CONNECTED (接続済み)」になるのを待ちます。

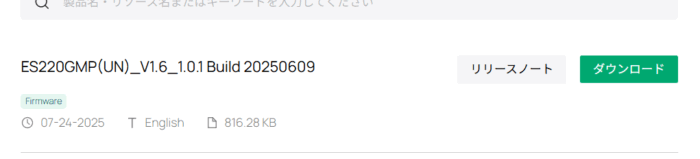

ファームウェア更新: 接続後、すぐにファームウェアを更新します。古いファームウェアのままだと、VLAN設定が正しく反映されないことがあるため、これは重要なステップです。

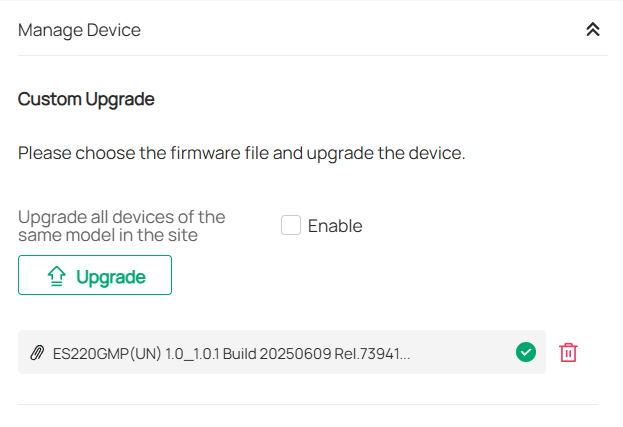

デバイスの [設定] > [管理] > [カスタムアップグレード] を開きます。

ファームウェア更新しておかないと、うまくTagVLANや、ManagementVLANの設定ができない

ステップ2：IPアドレスの静的設定

スイッチが使用するIPアドレスを、管理VLAN用の固定IPに設定します。

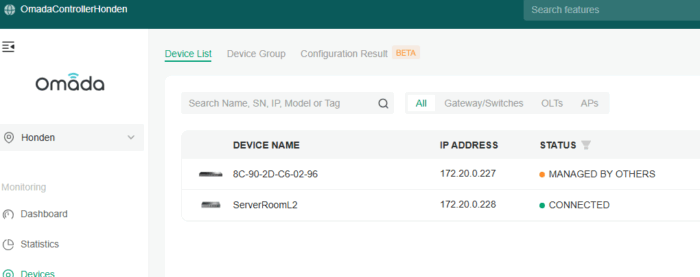

コントローラのデバイス一覧画面で、スイッチのIPアドレスが今設定したものに変更されたことを確認します。

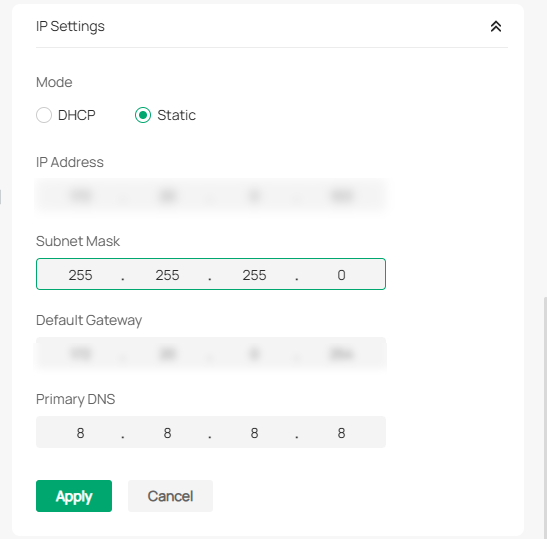

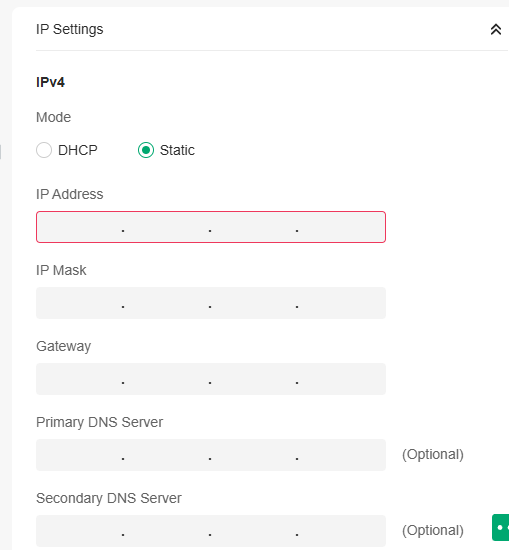

デバイスの [設定] > [IP設定] を開きます。

[モード] を [静的 (Static)] に変更します。

IPアドレス、サブネットマスク、デフォルトゲートウェイ、Primary DNS を、管理VLAN（VLAN 1000）のネットワーク情報に合わせて入力します。 4. [適用 (Apply)] をクリックします。

コントローラのデバイス一覧画面で、スイッチのIPアドレスが今設定したものに変更されたことを確認します。

ステップ3：ManagementLANをポートに割り当てる

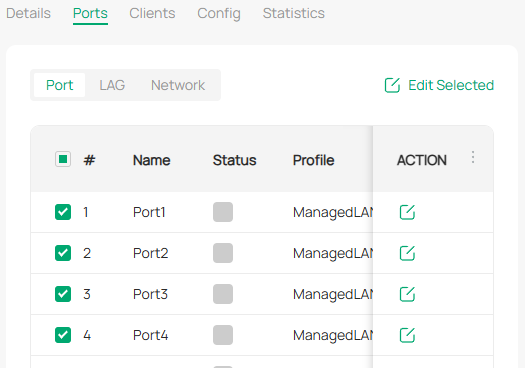

ManagementLAN(1000)のアクセスポートを割り当てます。

ステップ４：管理VLAN (Management VLAN) の設定

スイッチがコントローラと通信するために使用するVLANを指定します。

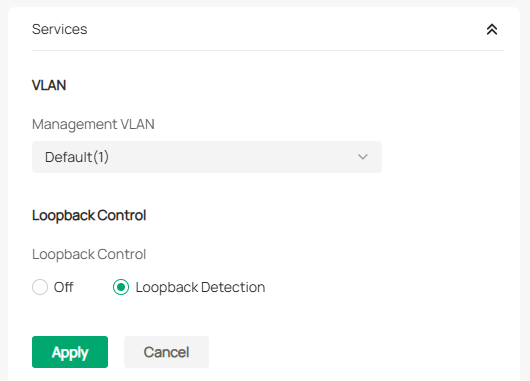

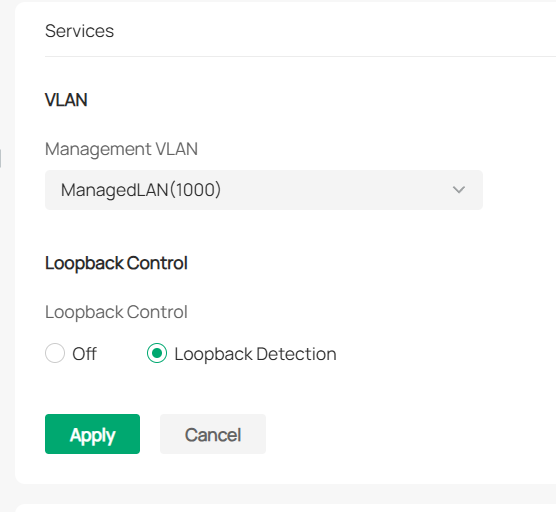

デバイスの [設定] > [サービス] > [VLAN] に移動します。
Management VLAN のドロップダウンから、指定の管理VLAN（例：ManagedLAN(1000)）を選択します。 3. [適用 (Apply)] をクリックします。

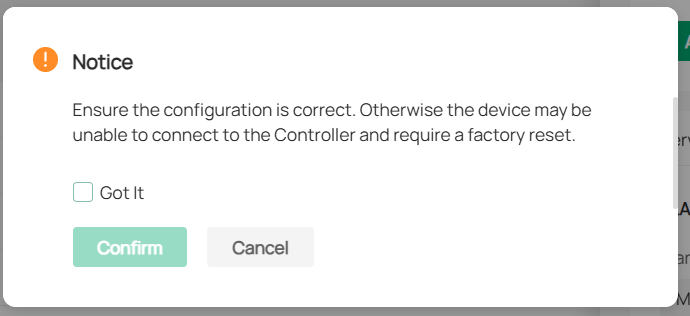

警告の確認: 「設定が間違っているとコントローラから切断され、工場出荷時リセットが必要になる」という内容の Notice (通知) が表示されます。設定（この場合、VLAN 1000）が正しいことを確認し、[Got It] にチェックを入れ、[Confirm] をクリックします。

ここでステップ３：で割り当てたManagedVLANポートにLANケーブルを接続し直します。これやっておかないと、Omadaソフトウェアコントローラと、スイッチが通信できなくなりずっとAdoptを繰り返すようになります。

ステップ5：アップリンクポートの設定

スイッチが上位のスイッチやルーターと接続するポート（アップリンクポート）の設定を行います。

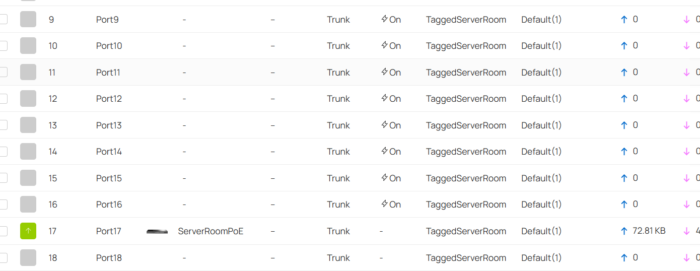

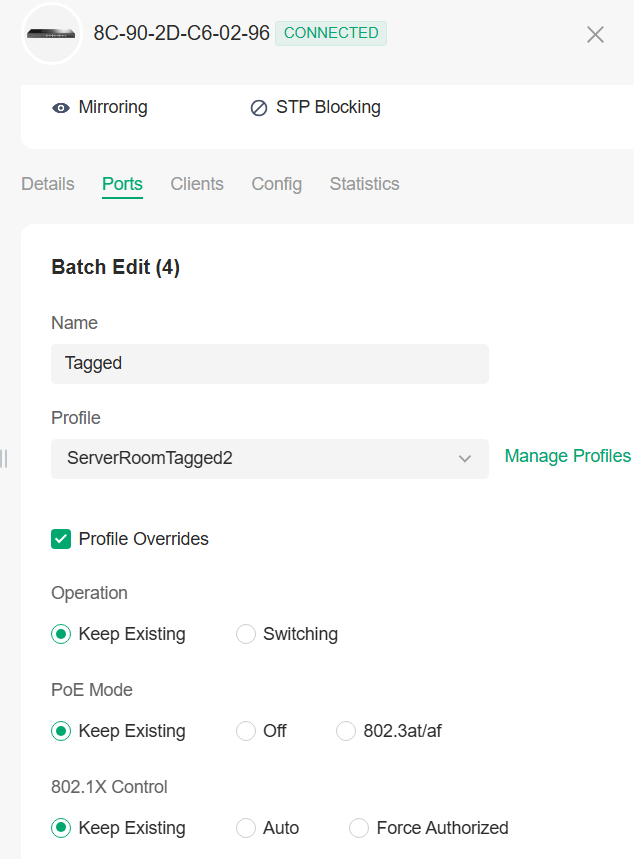

[プロファイル (Profile)] を、管理VLAN (1000) がタグ付き (Tagged) で含まれている プロファイル（例：TaggedServerRoom）に変更します。 3. [適用 (Apply)] をクリックします。

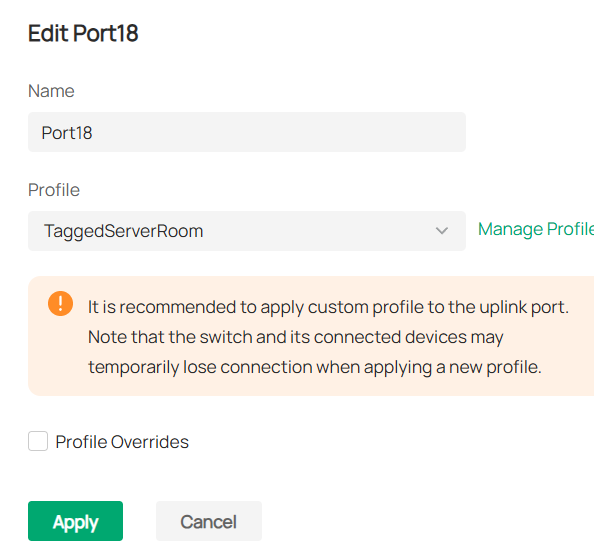

デバイスの [ポート] タブに移動し、アップリンクとして使用するポート（例：Port18）の編集画面を開きます。

重要： この設定を適用すると、スイッチは一時的に「切断」状態になります。次のステップ（ポート設定）が完了するまで、スイッチは管理VLAN (1000) 経由で通信できないためです。

接続ポートを、接続先のSWと、TaggedServerRoom にしたポートにする。

設定が正しく適用されると、スイッチは新しい管理VLAN (1000) を通じてコントローラとの通信を再開し、ステータスが「CONNECTED (接続済み)」に戻ります。

トラブルシューティング：再採用が必要な場合

もし設定ミスなどでスイッチが「切断」状態から復帰せず、再度「保留中 (PENDING)」として表示された場合、スイッチの認証情報がコントローラと一致しなくなっている可能性があります。

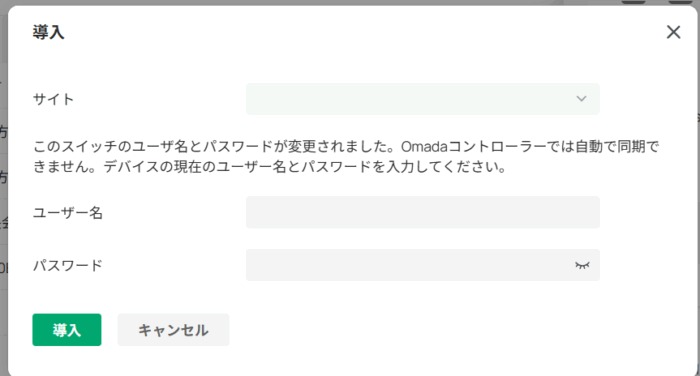

再度 [採用 (Adopt)] を試みると、ユーザー名とパスワードを要求するポップアップ（導入）が表示されます。 2. ここには、Omadaコントローラの管理用ユーザー名とパスワード（スイッチに設定しようとしている認証情報）を入力し、[導入] をクリックします。

これにより、スイッチの認証情報がコントローラと同期され、正しく採用（Adoption）が完了します。

AX1800 EAP613を設定してみる

つまるところ、ネットワーク的には管理ネットワークVLANを作成し、そのVLANと同じセグメントにコントローラを置くと、しっかりDeviceに表示される事が分かってきた。さらにそこへWifiアクセスポイントを入れてみる。

EAP613 で楽天で２万円程度で売られているのにも関わらず、1000クライアント接続可能。

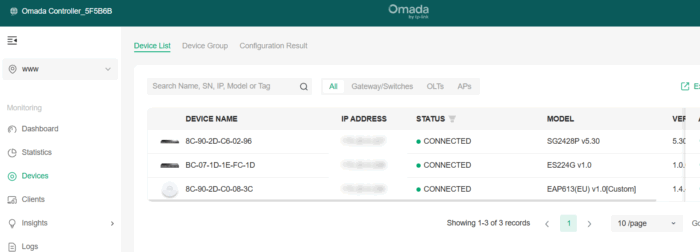

同じセグメントの中で、DHCPサーバ動いていれば時間がたつと、EAP613も問題なく表示されるようになった。

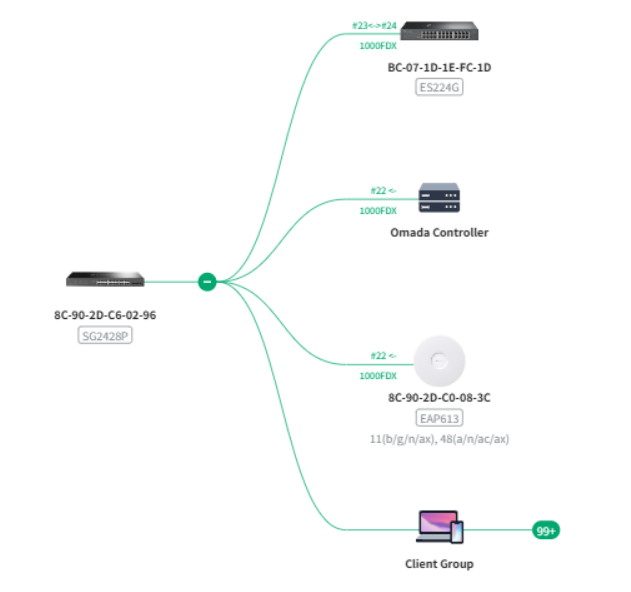

この時の接続状況はこんな感じで勝手にマップが作成されちゃうことにも感動です。

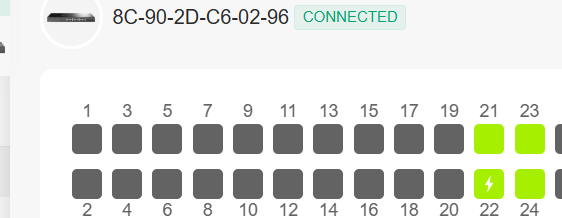

ネットワーク構成としては、SG2428Pの21,22は管理VLAN 1000のUntagedポートにし、23,24はVLAN ID 1000を含むTaggedポートで、23ポートに、ES224Gを接続しています。

21ポートにOmada ソフトウェアコントローラを接続。22ポートに、EAP613を接続しています。管理VLANにはDHCPサーバが動いているので、EAP613も自動的にIPアドレスを取得しOmadaソフトウェアコントローラ上に表示され管理できるようになりました。ただ、Deviceに表示されるようになるまで10～15分と少し時間がかかりました。

EAP613に接続しているSG2428Pの22ポートに管理VLAN1000を含むTaggedを入れてみました。

EAP613にPingが通らなくなりました。

先にEAP613のManaged VLANの設定をいれてみました。

するとPingが通らなくなりました。その状態になってから、再度、EAP613に接続しているSG2428Pの22ポートに管理VLAN1000を含むTaggedを入れたところ、見事Pingが返ってくるようになりました。このようにして、Taggedポートと、EAP613は接続するんだろうと思います。

AX1800 EAP613初期設定まとめ

PoEスイッチのOmadaソフトウェアコントローラと同一セグメントのUntag ポートへの接続

Omadaソフトウェアコントローラにて、Adoptする

Adoptにはしばらく時間がかかる

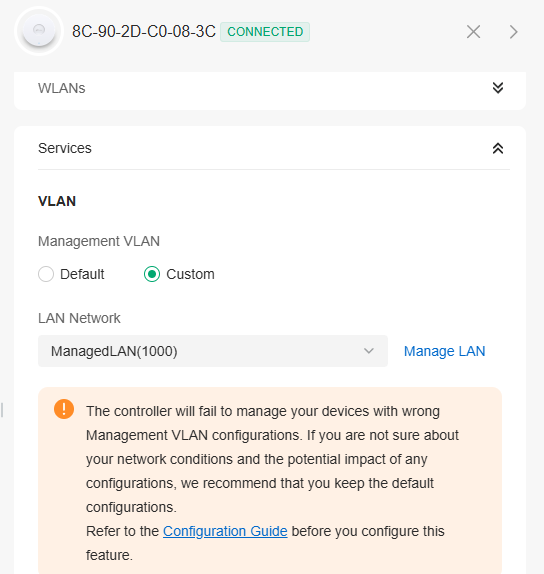

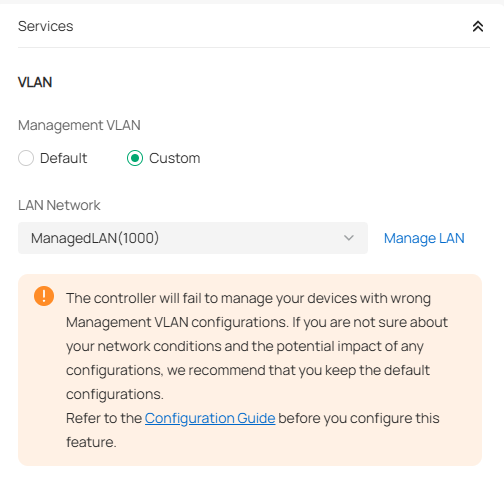

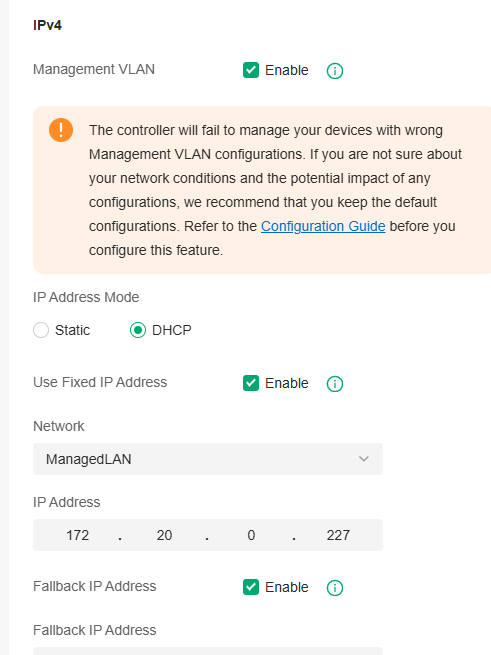

Management VLAN設定を入れる

うちは管理VLAN1000 なので、これを入れる。

そのままにしておくと、DISCONNECT になる　→　DSCONNECTになる前でもいいので、Tag VLAN=1000が設定してあるポートに移動する

ポートを移動し4～5分経過すると、Omadaソフトウェアコントローラ上で確認できるようになる

管理VLAN上のIPアドレスをふる

新しいIPアドレスで認識されるまで、1分ほどかかる。固定で設定した新しいIPアドレスでOmadaソフトウェアで管理できるようになったら、

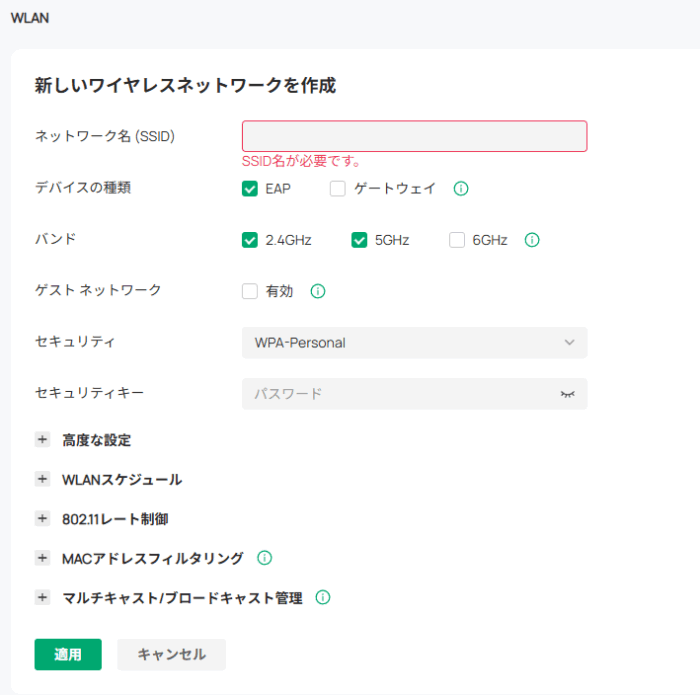

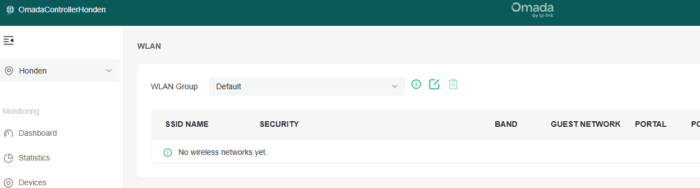

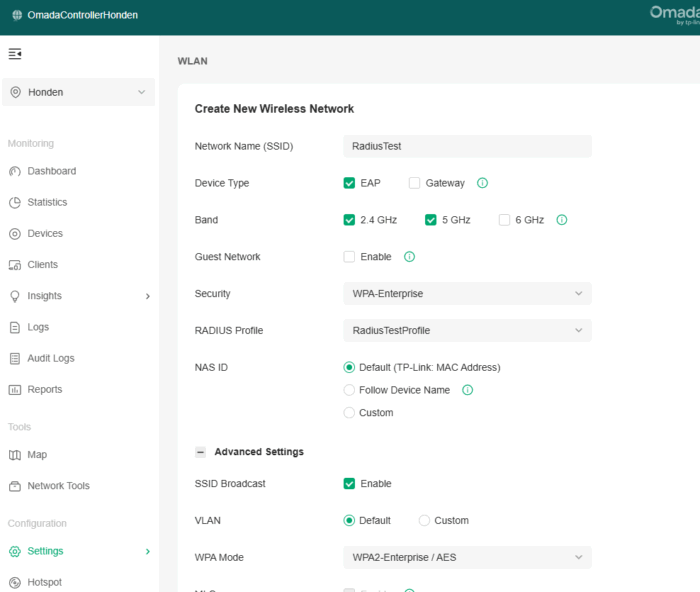

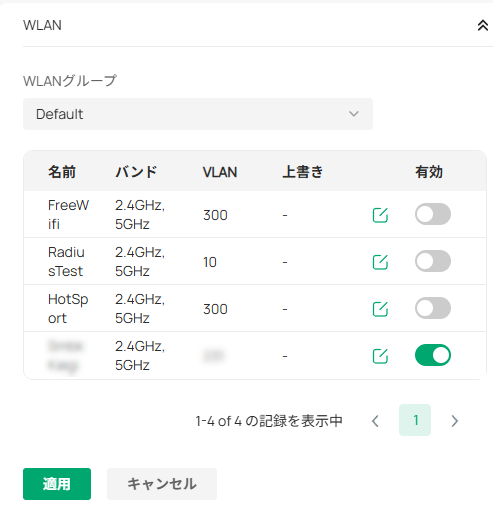

WLANを作成し、

SSIDを作成し（ここではFreeWifiとした）

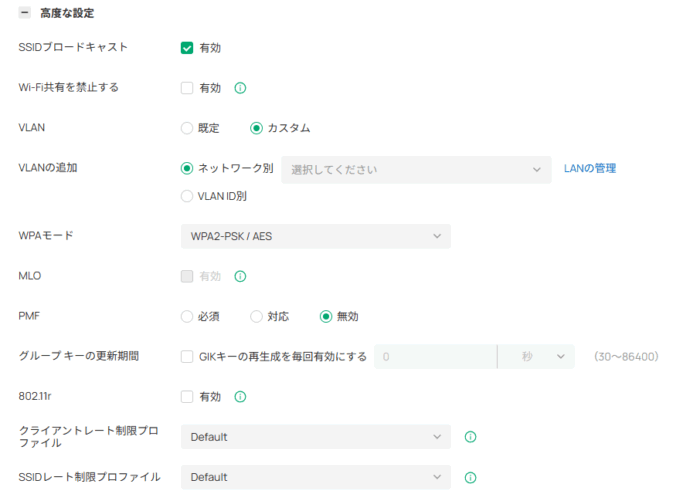

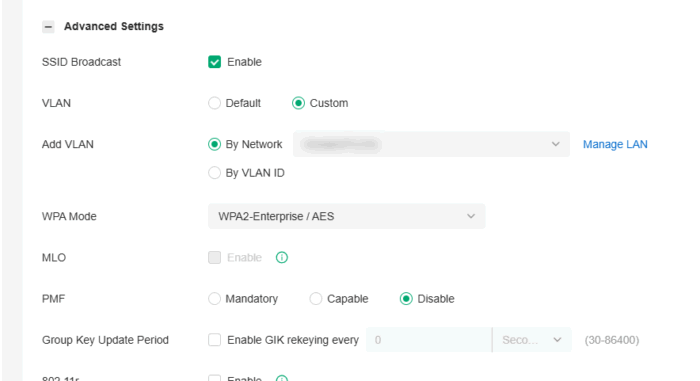

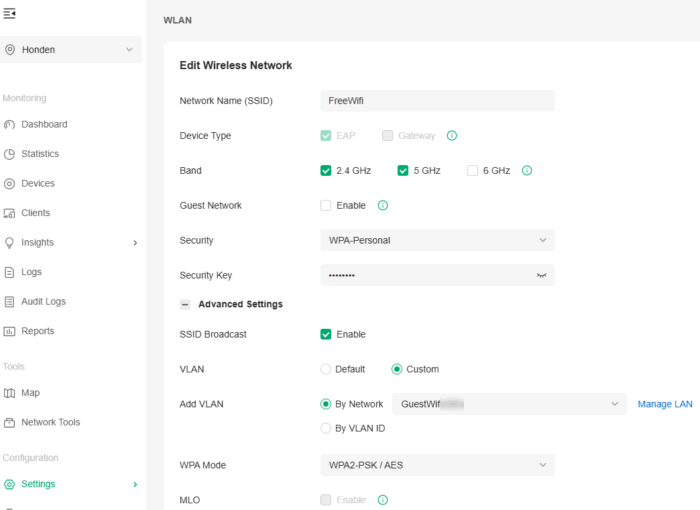

そのWLANに接続したらどの VLAN IDネットワークに入るかを指定する。以下の画像ではNetwork Profile で作成したGuestWifi に入るようにしてある

※EAP613 のLANケーブルで接続しているSWのポートで、上記で指定したVLAN IDがTaggedに入っている必要がある。

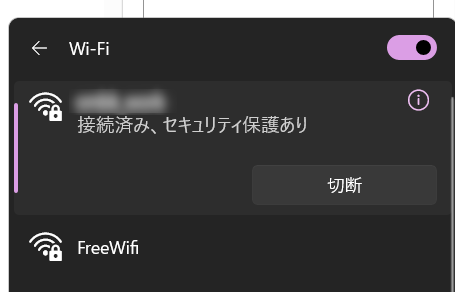

すると、SSID:FreeWifiが見えるようになるので

FreeWifiに接続すると

取得したIPアドレスから指定したVLANに接続できているのが分かる。

WLAN作成基本

WLAN作成の基本

1. EAP（Access Pointモード）

役割：無線LANアクセスポイントとして動作します。
特徴：
- 既存のネットワーク（ルーターやゲートウェイ）に接続し、Wi-Fiを拡張する。
- IPアドレスの割り当て（DHCP）は行わず、上位のルーターに任せる。
- VLANやSSIDの細かい設定が可能。
利用シーン：
- 企業や学校などで、複数のAPを集中管理する場合（Omada Controllerなど）。
- 既存のルーターをそのまま使い、Wi-Fiエリアを広げたい場合。
